Hồ sơ nghiệm thu ép cọc vuông 300x300 cho nhà phố cần có gì?

Hồ sơ nghiệm thu ép cọc vuông 300x300 cho nhà phố là tập hợp các bản vẽ, chứng chỉ chất lượng, nhật ký thi công, biên bản nghiệm thu và tài liệu hoàn công dùng để chứng minh cọc đã được cung cấp, định vị và ép đúng yêu cầu thiết kế.

Một bộ hồ sơ đầy đủ thường bao gồm hồ sơ thiết kế được duyệt, biên bản bàn giao và định vị tim cọc, chứng chỉ xuất xưởng cọc, kết quả kiểm tra chất lượng bê tông, hồ sơ kiểm định thiết bị ép, nhật ký ép từng cọc, biên bản nghiệm thu, bản vẽ hoàn công và kết quả thí nghiệm nếu thiết kế hoặc chủ đầu tư yêu cầu.

Đối với nhà phố, quy mô hồ sơ có thể được tinh giản so với dự án lớn. Tuy nhiên, các thông tin cốt lõi như mã hiệu cọc, chiều dài cọc, lực ép, độ sâu ép, vị trí tim cọc và điều kiện kết thúc ép vẫn cần được ghi nhận rõ ràng. Đây là căn cứ quan trọng để kiểm soát chất lượng nền móng và xử lý khi có tranh chấp hoặc sự cố sau này.

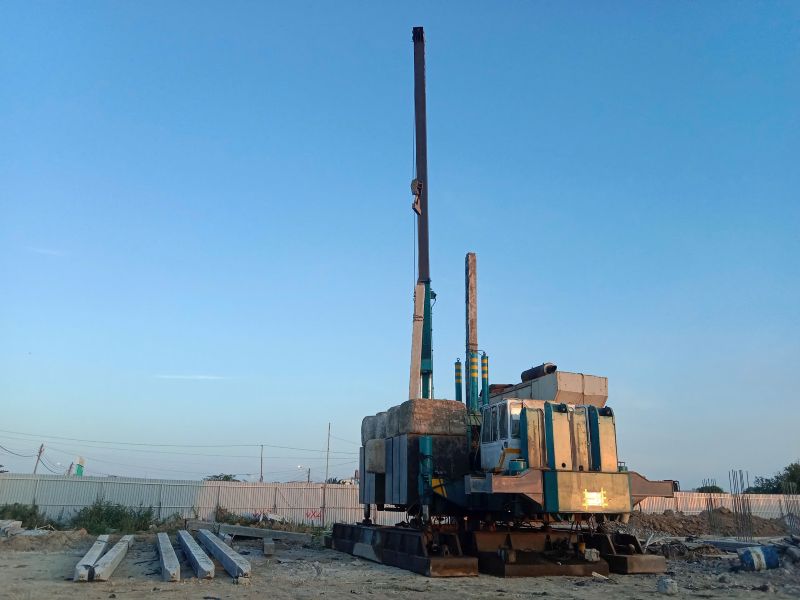

 Tổng quan thi công ép cọc vuông 300x300 cho nhà phố

Hồ sơ nghiệm thu ép cọc vuông 300x300 là gì?

Nghiệm thu ép cọc không chỉ là việc ký xác nhận sau khi máy ép đã hoàn thành. Về bản chất, đây là quá trình kiểm tra và ghi nhận xuyên suốt từ khi tiếp nhận cọc, định vị tim móng, lắp dựng thiết bị, ép từng đoạn cọc, hàn nối đến khi đạt điều kiện dừng ép.

Hồ sơ nghiệm thu giúp trả lời được những câu hỏi quan trọng: Cọc được ép tại vị trí nào? Tổng chiều dài thực tế bao nhiêu? Lực ép cuối đạt bao nhiêu? Cọc có bị nghiêng, nứt hoặc gãy không? Điều kiện dừng ép có đúng thiết kế không? Ai là người trực tiếp theo dõi và xác nhận?

Theo TCVN 9394:2012, nhà thầu phải bố trí kỹ thuật viên theo dõi công tác hạ cọc, ghi nhật ký và lập biên bản nghiệm thu tại hiện trường. Việc nghiệm thu công tác cọc được thực hiện dựa trên các hồ sơ hợp lệ, trong đó có thiết kế, trắc đạc, chứng chỉ cọc, nhật ký, hoàn công và kết quả thí nghiệm khi có yêu cầu. Tham khảo TCVN 9394:2012.

Vì sao nhà phố cần lập hồ sơ nghiệm thu ép cọc?

Móng cọc là bộ phận nằm sâu dưới đất và sẽ bị che khuất sau khi thi công đài móng. Nếu không ghi nhận ngay trong quá trình ép, chủ nhà gần như không thể kiểm tra lại chiều dài, lực ép và tình trạng từng cọc sau khi công trình đã xây dựng.

Hồ sơ nghiệm thu giúp chủ đầu tư kiểm soát khối lượng thanh toán theo mét dài thực tế, tránh nhầm lẫn giữa chiều dài cọc được giao và chiều dài cọc đã ép. Hồ sơ cũng giúp kỹ sư thiết kế đánh giá các trường hợp bất thường như cọc xuống quá nhanh, chưa đạt độ sâu đã gặp lực ép lớn, cọc bị nghiêng, gãy hoặc lệch tim.

Với nhà phố nằm sát công trình lân cận, nhật ký và hình ảnh hiện trường còn là bằng chứng quan trọng để xác định tình trạng thi công, biện pháp bảo vệ và phạm vi trách nhiệm nếu phát sinh lún, nứt hoặc khiếu nại.

Hồ sơ nghiệm thu ép cọc vuông 300x300 gồm những gì?

Hồ sơ pháp lý và hồ sơ thiết kế

Nhóm hồ sơ đầu tiên là các tài liệu làm căn cứ thi công. Tối thiểu cần có bản vẽ thiết kế móng cọc, mặt bằng bố trí tim cọc, chi tiết cấu tạo cọc vuông 300x300, chiều dài dự kiến, tải trọng thiết kế và yêu cầu về lực ép.

Nếu công trình có hồ sơ khảo sát địa chất, tài liệu này cần được cung cấp cho đơn vị thiết kế và nhà thầu ép cọc. Địa chất giúp dự báo chiều sâu cọc, lựa chọn thiết bị, xác định trình tự ép và chuẩn bị phương án xử lý khi gặp lớp đất cứng hoặc chướng ngại vật.

Biện pháp thi công ép cọc nên thể hiện loại máy, hệ phản lực, trình tự ép, cách kiểm tra độ thẳng đứng, phương pháp hàn nối, biện pháp an toàn và giải pháp hạn chế ảnh hưởng đến nhà liền kề.

Hồ sơ chất lượng cọc bê tông 300x300

Cọc vuông 300x300 đưa đến công trường phải phù hợp với bản vẽ và yêu cầu kỹ thuật. Hồ sơ chất lượng thường gồm chứng chỉ xuất xưởng, phiếu giao nhận, thông tin mác hoặc cấp độ bền bê tông, kết quả thí nghiệm mẫu bê tông, cấu tạo cốt thép và các tài liệu chất lượng liên quan.

Khi tiếp nhận cọc cần kiểm tra kích thước tiết diện, chiều dài từng đoạn, tình trạng đầu cọc, mũi cọc, bản mã, móc cẩu và bề mặt bê tông. Không nên sử dụng cọc có dấu hiệu nứt nghiêm trọng, cong, sứt vỡ lớn, lộ cốt thép hoặc sai khác so với thiết kế.

TCVN 9394:2012 quy định không sử dụng đoạn cọc có vết nứt rộng hơn 0,2 mm và các sai lệch vượt giới hạn cho phép. Việc đánh giá cuối cùng vẫn phải căn cứ hồ sơ thiết kế, tiêu chuẩn áp dụng và ý kiến của người có chuyên môn.

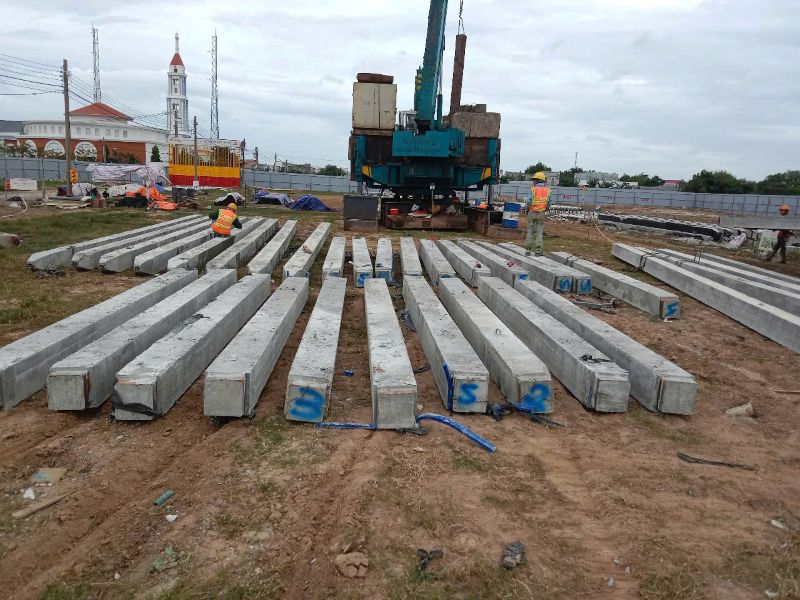

 Kiểm tra kích thước và chứng chỉ cọc vuông 300x300 tại công trường

Hồ sơ máy móc và thiết bị ép cọc

Thiết bị ép phải phù hợp với lực ép lớn nhất do thiết kế quy định. Hồ sơ thiết bị nên có thông tin máy ép, kích ép, đồng hồ áp lực, bảng quy đổi áp suất sang lực ép và giấy kiểm định còn hiệu lực của thiết bị đo.

Theo TCVN 9394:2012, công suất thiết bị ép không được nhỏ hơn 1,4 lần lực ép lớn nhất do thiết kế quy định. Đồng hồ đo áp, van dầu và bảng hiệu chỉnh kích cần có chứng nhận kiểm định phù hợp.

Việc chỉ ghi áp suất trên đồng hồ mà không có bảng quy đổi tương ứng với kích ép có thể khiến số liệu lực ép thiếu căn cứ. Đây là một lỗi khá phổ biến trong hồ sơ thi công nhà dân.

Hồ sơ nghiệm thu trước khi ép cọc

Trước khi ép đại trà, các bên cần kiểm tra mặt bằng, tim cọc, cao độ, khoảng cách đến công trình lân cận, điều kiện vận hành máy và tình trạng cọc.

Biên bản bàn giao hoặc nghiệm thu tim cọc phải gắn với bản vẽ mặt bằng. Mỗi tim nên có mã số thống nhất để sử dụng xuyên suốt trong nhật ký, biên bản nghiệm thu và bản vẽ hoàn công.

Nếu chủ đầu tư và nhà thầu thống nhất ép thử một hoặc một số cọc đầu tiên, kết quả ép thử cần được ghi lại để kỹ sư thiết kế đánh giá chiều dài và lực ép trước khi triển khai toàn bộ công trình.

Nhật ký ép cọc vuông 300x300

Nhật ký ép cọc là tài liệu trọng tâm của bộ hồ sơ. Mỗi cọc cần có mã hiệu, vị trí, thời gian ép, chiều dài từng đoạn, cao độ đầu cọc, lực ép theo chiều sâu, tình trạng mối nối và lực ép kết thúc.

Theo hướng dẫn của TCVN 9394:2012, lực ép có thể được ghi cho từng mét chiều dài cọc đến khi đạt lực ép nhỏ nhất; từ độ sâu này nên ghi theo từng 20 cm cho đến khi kết thúc hoặc theo yêu cầu của tư vấn và thiết kế.

Nhật ký cần được ghi ngay trong quá trình ép, không nên lập lại hoàn toàn sau khi đã kết thúc thi công. Số liệu trong nhật ký phải thống nhất với khối lượng thanh toán và bản vẽ hoàn công.

Biên bản nghiệm thu từng cọc

Biên bản nghiệm thu xác nhận kết quả thi công của từng cọc hoặc từng nhóm cọc, tùy theo quy mô và cách quản lý hồ sơ được các bên thống nhất.

Nội dung cần thể hiện mã cọc, tiết diện 300x300, tổng chiều dài ép, cao độ đầu và mũi cọc, lực ép kết thúc, tình trạng cọc, kết quả kiểm tra mối nối và kết luận chấp nhận hay yêu cầu xử lý.

Đối với nhà phố không có đơn vị tư vấn giám sát chuyên nghiệp, chủ đầu tư nên thuê kỹ sư có chuyên môn kiểm tra độc lập hoặc yêu cầu đơn vị thiết kế tham gia xác nhận các trường hợp bất thường.

Bản vẽ hoàn công cọc

Bản vẽ hoàn công thể hiện vị trí thực tế của các cọc sau thi công. Trên bản vẽ cần có mã cọc, kích thước, tọa độ hoặc khoảng cách định vị, cao độ, chiều sâu thực tế và các sai lệch so với thiết kế.

Nếu có cọc bổ sung, cọc thay thế, cọc bị lệch hoặc thay đổi vị trí, bản vẽ phải thể hiện rõ và kèm theo văn bản chấp thuận của chủ đầu tư, tư vấn hoặc đơn vị thiết kế có thẩm quyền.

Bản vẽ hoàn công không nên chỉ sao chép nguyên trạng bản vẽ thiết kế. Mục đích của hoàn công là ghi nhận đúng kết quả thực tế tại công trường.

 Mẫu nhật ký ép cọc và bản vẽ hoàn công tim cọc nhà phố

Hồ sơ thí nghiệm và xử lý sự cố nếu có

Không phải mọi nhà phố đều bắt buộc thực hiện đầy đủ thí nghiệm nén tĩnh, PIT hoặc PDA. Yêu cầu thí nghiệm phụ thuộc vào thiết kế, quy mô công trình, hợp đồng, yêu cầu quản lý chất lượng và điều kiện thực tế.

Nếu thiết kế yêu cầu thử tải tĩnh, kết quả phải được lập theo phương án thí nghiệm được phê duyệt và tiêu chuẩn áp dụng. TCVN 9393:2012 là một trong các căn cứ về thí nghiệm cọc bằng tải trọng tĩnh ép dọc trục.

Khi cọc bị nứt, gãy, nghiêng, tụt bất thường hoặc không đồng thời thỏa mãn các điều kiện dừng ép, nhà thầu không được tự ý kết luận. Sự cố phải được ghi nhận, chụp ảnh, báo cho chủ đầu tư và đơn vị thiết kế để có phương án xử lý bằng văn bản.

Bảng tổng hợp hồ sơ nghiệm thu ép cọc nhà phố

Những thông số phải có trong nhật ký ép cọc

Nhật ký ép cọc vuông 300x300 cần liên kết được ba nhóm dữ liệu: nhận diện cọc, diễn biến ép và kết quả cuối cùng.

Phần nhận diện phải có tên công trình, ngày thi công, mã tim cọc, loại cọc, tiết diện, chiều dài từng đoạn và thông tin thiết bị. Phần diễn biến cần ghi chiều sâu, áp suất đồng hồ, lực ép quy đổi, tốc độ xuyên, thời điểm hàn nối và các hiện tượng bất thường. Phần kết quả phải xác định tổng chiều dài, cao độ kết thúc, lực ép cuối và kết luận nghiệm thu.

Nên chụp ảnh đồng hồ áp lực tại giai đoạn kết thúc ép, ảnh mối nối và ảnh toàn cảnh vị trí cọc. Hình ảnh không thay thế nhật ký nhưng giúp tăng khả năng truy xuất và chứng minh số liệu.

Điều kiện dừng ép cọc được xác định như thế nào?

Điều kiện dừng ép không được xác định chỉ bằng cảm giác của người vận hành hoặc bằng một trị số “tấn” áp dụng cho mọi công trình. Chiều sâu và lực ép phải do thiết kế quy định dựa trên tải trọng công trình, địa chất và khả năng chịu lực của cọc.

Theo TCVN 9394:2012, việc kết thúc ép thông thường phải đồng thời đáp ứng yêu cầu về chiều sâu và lực ép kết thúc nằm trong khoảng lực ép nhỏ nhất đến lực ép lớn nhất do thiết kế quy định. Lực ép kết thúc cần được duy trì với vận tốc xuyên theo yêu cầu trên một chiều sâu nhất định.

Nếu đã đạt lực ép nhưng cọc còn quá nông, hoặc đã đạt chiều sâu nhưng lực ép chưa đủ, nhà thầu phải báo cho đơn vị thiết kế. Không nên tự ý cắt cọc, dừng ép, tăng tải vượt giới hạn hoặc bổ sung cọc khi chưa có phương án được chấp thuận.

Ai có trách nhiệm ký hồ sơ nghiệm thu ép cọc?

Đối với nhà phố, thành phần ký cụ thể phụ thuộc hợp đồng và mô hình quản lý công trình. Không nên mặc định chữ ký của đội trưởng thi công có thể thay thế ý kiến của kỹ sư thiết kế đối với các thay đổi liên quan đến khả năng chịu lực của móng.

Quy trình lập và bàn giao hồ sơ nghiệm thu ép cọc

Quy trình nên bắt đầu bằng việc thống nhất mẫu biểu trước ngày thi công. Chủ đầu tư, nhà thầu và kỹ sư giám sát cần chốt mã số tim cọc, cách ghi lực ép, phương pháp tính khối lượng và thành phần ký.

Khi cọc được đưa đến công trường, các bên kiểm tra chất lượng, số lượng và chiều dài. Sau đó tiến hành bàn giao mốc, định vị tim cọc và nghiệm thu thiết bị.

Trong quá trình ép, kỹ thuật viên ghi nhật ký từng cọc, kiểm tra độ thẳng đứng, mối hàn và lực ép. Những sai khác phải được xử lý ngay, không để đến giai đoạn tổng hợp hồ sơ mới phát hiện.

Sau khi hoàn thành, nhà thầu đối chiếu tổng chiều dài cọc, lập biên bản nghiệm thu, bản vẽ hoàn công và bảng tổng hợp khối lượng. Bộ hồ sơ được đánh số, ký xác nhận và bàn giao cho chủ đầu tư trước khi thi công đài móng.

Những lỗi khiến hồ sơ nghiệm thu không đáng tin cậy

Lỗi phổ biến nhất là nhật ký chỉ ghi tổng chiều dài và lực ép cuối mà không ghi diễn biến lực ép theo độ sâu. Trường hợp này rất khó kiểm tra cọc đã đi qua các lớp đất như thế nào.

Một lỗi khác là mã cọc trong nhật ký không trùng với mặt bằng hoàn công. Có công trình sử dụng một mã trên bản vẽ, một mã trên phiếu ép và một cách đánh số khác khi thanh toán, dẫn đến mất khả năng truy xuất.

Hồ sơ cũng có thể bị đánh giá thiếu căn cứ nếu không có kiểm định đồng hồ áp lực, không có bảng quy đổi lực ép, thiếu chứng chỉ cọc hoặc bản vẽ hoàn công chỉ sao chép bản vẽ thiết kế.

Đặc biệt, mọi cọc bị gãy, lệch, ép không đạt hoặc phải thay đổi chiều dài đều cần có biên bản và ý kiến xử lý. Việc che giấu sự cố hoặc hoàn thiện hồ sơ sau hiện trường có thể tạo ra rủi ro lớn cho chủ đầu tư và nhà thầu.

Chi phí lập hồ sơ nghiệm thu có nằm trong giá ép cọc không?

Điều này phụ thuộc phạm vi hợp đồng. Báo giá ép cọc có thể chỉ bao gồm nhân công, máy ép và khối lượng mét dài; các công việc như trắc đạc, thí nghiệm, tư vấn thiết kế xử lý, kiểm định bổ sung hoặc lập hồ sơ theo biểu mẫu riêng có thể được tính riêng.

Trước khi ký hợp đồng, chủ đầu tư nên yêu cầu nhà thầu xác định rõ giá đã bao gồm nhật ký, biên bản nghiệm thu, bản vẽ hoàn công, hình ảnh thi công và bộ hồ sơ bàn giao hay chưa. Việc thống nhất ngay từ đầu giúp tránh tình trạng hoàn thành ép cọc nhưng thiếu tài liệu để nghiệm thu.

Câu hỏi thường gặp về hồ sơ nghiệm thu ép cọc 300x300

Nhà phố có bắt buộc phải lập nhật ký ép từng cọc không?

Nhật ký từng cọc là tài liệu quan trọng để chứng minh chiều sâu, lực ép và diễn biến thi công. Dù quy mô nhà phố nhỏ, chủ đầu tư vẫn nên yêu cầu ghi nhật ký cho từng tim cọc.

Có thể nghiệm thu chỉ dựa trên hóa đơn mua cọc không?

Không. Hóa đơn hoặc phiếu giao cọc chỉ chứng minh hoạt động mua bán và khối lượng giao nhận. Nghiệm thu thi công còn cần nhật ký ép, biên bản hiện trường và bản vẽ hoàn công.

Mỗi cọc vuông 300x300 phải đạt lực ép bao nhiêu?

Không có một lực ép chung áp dụng cho mọi cọc 300x300. Lực ép phải được kỹ sư thiết kế xác định theo tải trọng, địa chất, cấu tạo và khả năng chịu lực của cọc.

Nhà phố có bắt buộc thí nghiệm nén tĩnh cọc không?

Không thể kết luận chỉ dựa vào loại nhà phố. Việc thí nghiệm phụ thuộc hồ sơ thiết kế, quy mô công trình, yêu cầu của chủ đầu tư và điều kiện kỹ thuật cụ thể.

Khi cọc đạt lực ép nhưng chưa đạt chiều sâu thì xử lý thế nào?

Nhà thầu cần tạm dừng, ghi nhận số liệu và báo đơn vị thiết kế. Không được tự ý tăng lực ép vượt giới hạn hoặc kết luận cọc đạt yêu cầu nếu chưa thỏa mãn điều kiện thiết kế.

Hồ sơ nghiệm thu nên được bàn giao khi nào?

Hồ sơ nên được hoàn thiện và bàn giao ngay sau khi kết thúc ép cọc, trước khi thi công đài móng làm che khuất đầu cọc và hiện trạng công trường.

Dịch vụ ép cọc vuông 300x300 và lập hồ sơ tại T&T ENGINEERING

Một công trình nhà phố bền vững không chỉ cần cọc đạt lực ép mà còn cần số liệu rõ ràng, hồ sơ có khả năng truy xuất và phương án thi công phù hợp với nhà liền kề.

Công ty Cổ phần T&T ENGINEERING cung cấp dịch vụ khảo sát mặt bằng, cung ứng cọc bê tông, thi công ép cọc vuông 300x300 và hỗ trợ lập hồ sơ nghiệm thu theo phạm vi hợp đồng. Trước khi triển khai, đội ngũ kỹ thuật sẽ kiểm tra điều kiện tiếp cận, bản vẽ móng, số lượng tim cọc, chiều dài dự kiến và yêu cầu lực ép để đề xuất thiết bị phù hợp.
